Productdetails:
|
| Productcategorie: | DIN41612 aansluiting | Productlijn: | Stroomverbinder |
|---|---|---|---|
| Aantal terminals: | 7P+8P 15pin | Aantal rijen: | 2 rijen |
| Types terminals: | Rechte hoek | Type aansluiting: | PCB-type |
| Kleur en materiaal van de isolatie: | Grijs & PBT | Materiaal van de contactspeld: | Fosforbrons |
| Contactplating: | Vergulding ((1 u, 3 u, 5 u, 10 u, 15 u) | Pitch: | 5.08mm |
| Geslacht: | Mannelijk | ||
| Markeren: | Mannelijke 15Pin DIN41612 connector,7+8 15Pin DIN41612 connector,PCB R/A 15Pin DIN41612 connector |
||

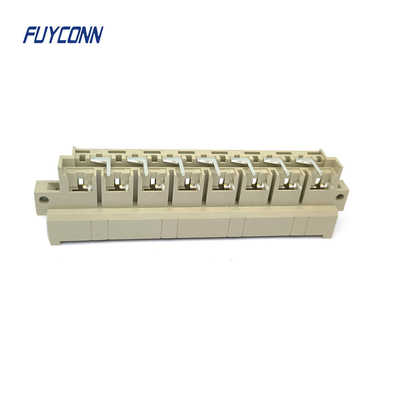

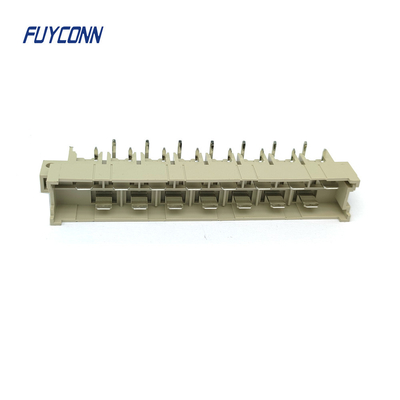

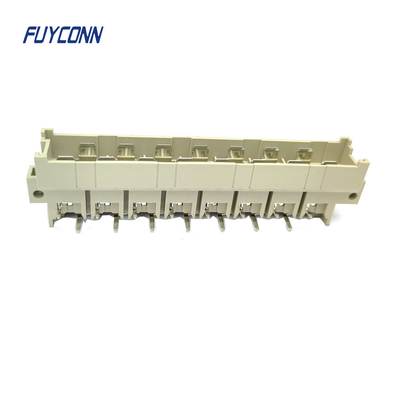

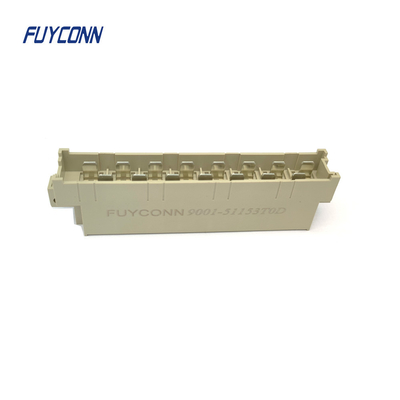

PCB R/A 2 rijen 15P 5.08mm DIN41612 Connector, PCB Angle Male 2rijen 7+8 15Pin 5.08mm Power Type DIN 41612 Connector
Catalogus: DIN41612 CONNECTOR.pdf
DIN 41612 is een DIN-norm voor elektrische aansluitingen die veel worden gebruikt in elektrische racksystemen.wanneer gebruikers verwachten dat componenten van verschillende leveranciers samenwerkenHet meest bekende gebruik van DIN 41612-connectoren is in het VME-bussysteem.
De DIN 41612 is algemeen aanvaard als standaard voor een verscheidenheid aan interconnectie-toepassingen in de telecommunicatie- en datamarkten over de hele wereld.De meest bekende toepassing van DIN 41612-connectoren is in het VME-bussysteem.DIN-aansluitingen met drie rijen ((a, b, c) van contacten op 0,100" ((2,54mm) vierkant raster zijn verkrijgbaar in draad wrap of soldeer staart type eindpunten.32pin 48pin 64pin en 96pin zijn beschikbaar.
| Productkenmerken: | |
| 1. productlijn: | DIN41612 aansluiting |
| 2Productnaam: | Stroomverbinding DIN 41612 |
| 3. Type aansluiting | Stroomverbinder |
| 4Verbinding Geslacht: | Mannelijk |
| 5Nummer van de post: | 7P+8P 15pin |
| 6.Aantal rijen: | 2 rijen |
| 7Contactmateriaal: | met een gewicht van niet meer dan 10 kg |
| 8. Contactplaat: | 1U, 3U, 5U, 10U, 15U, 30U. |
| 9Isolatie materiaal: | PBT |
| 10Kleur | Grijs |
| 11. Terminaltype | Rechte hoek |
| 12Pitch. | 5.08 mm |
| Elektrische specificaties | |
| 1Huidige rating: | 5.6 amp |
| 2. Spanningscategorie: | DC 1000v per minuut |
| 3Isolatieweerstand: | 1000Mn MIN. ((bij 500V gelijkstroom) |
| 4Operatietemperatuur: | -55 tot +105 graden. |
Eurocard line is verkrijgbaar in board-to-board, wire-to-board, ribbon-kabel-to-board en high-current connectoren. Our Eurocard connectors incorporate internationally accepted design advantages of DIN 41612 and IEC 60603-2 two-piece connectors in a quality design that provides high Signal Integrity (SI) and electrical performance. Met een breed portfolio is het gemakkelijk om het juiste type en de juiste stijl van connectoren te vinden die past bij uw toepassing.en VME 64X.
