Productdetails:
|
| Productcategorie: | DIN41612 aansluiting | Pin Length: | 4 mm/13 mm/17 mm/25 mm |
|---|---|---|---|
| Aantal terminals: | 2*32P 64pin | Aantal rijen: | 2 rijen |
| Types terminals: | Rechte PCB | Type aansluiting: | PCB-type |
| Kleur en materiaal van de isolatie: | Grijs & PBT | Materiaal van de contactspeld: | Fosforbrons |
| Contactplating: | Vergulding ((1 u, 3 u, 5 u, 10 u, 15 u) | Pitch: | 2.54mm / 5.08mm |
| Geslacht: | Vrouwelijke | Montage van PCB's: | Harpoen |
| Terminaltype: | Eenvoudig type | ||
| Markeren: | 64P DIN41612 aansluiting,PCB vrouwelijke DIN41612 connector,2 rijen DIN41612 aansluiting |
||

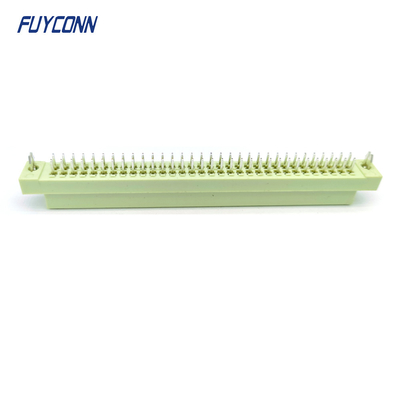

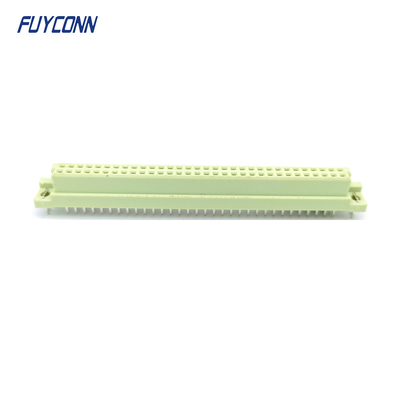

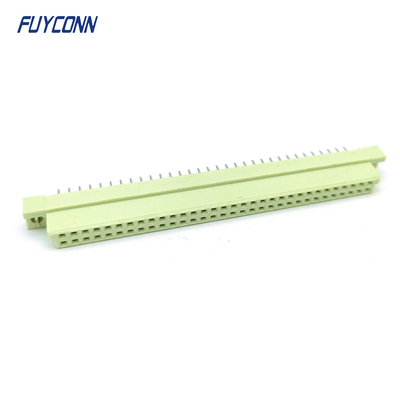

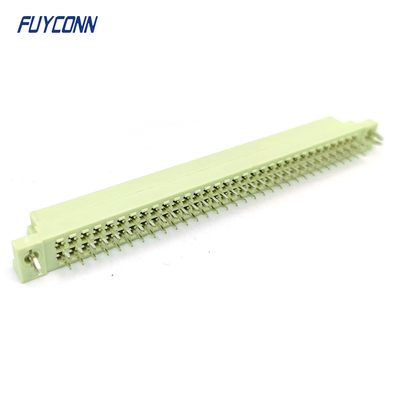

2.54mm Pitch 64pin Rechte PCB Eurocard Vrouwelijke connector, eenvoudig type 2 rijen 2 * 32P 64P PCB Vrouwelijke DIN41612 connector
Catalogus:DIN41612 CONNECTOR.pdf
DIN 41612 is een DIN-norm voor elektrische aansluitingen die veel worden gebruikt in elektrische racksystemen.wanneer gebruikers verwachten dat componenten van verschillende leveranciers samenwerkenDe meest bekende toepassing van DIN 41612-connectoren is in het VMEbus-systeem.
De DIN 41612 is algemeen aanvaard als standaard voor een verscheidenheid aan interconnectie-toepassingen in de telecommunicatie- en datamarkten over de hele wereld.De meest bekende toepassing van DIN 41612-connectoren is in het VME-bussysteem.DIN-aansluitingen met drie rijen ((a, b, c) van contacten op 0,100" ((2,54mm) vierkant raster zijn verkrijgbaar in draad wrap of soldeer staart type eindpunten.32pin 48pin 64pin en 96pin zijn beschikbaar.
| Productkenmerken: | |
| 1. productlijn: | DIN41612 aansluiting |
| 2. Termiële lengte: | 4 mm/13 mm/15 mm/17 mm/25 mm |
| 3. Type aansluiting | PCB-aansluiting volgens DIN 41612 |
| 4Verbinding Geslacht: | Vrouwelijke |
| 5Nummer van de post: | 2*32P 64pin |
| 6.Aantal rijen: | 2 rijen |
| 7Contactmateriaal: | met een gewicht van niet meer dan 10 kg |
| 8. Contactplaat: | 1U, 3U, 5U, 10U, 15U, 30U. |
| 9Isolatie materiaal: | PBT |
| 10Kleur | Grijs |
| 11. Terminaltype | PCB recht |
| 12Pitch. | 2.54mm |
| Elektrische specificaties | |
| 1Huidige rating: | Vijf ampère. |
| 2. Spanningscategorie: | DC 1000v per minuut |
| 3Isolatieweerstand: | 1000Mn MIN. ((bij 500V gelijkstroom) |
| 4Operatietemperatuur: | -55 tot +105 graden. |
Eurocard line is verkrijgbaar in board-to-board, wire-to-board, ribbon-kabel-to-board en high-current connectoren. Our Eurocard connectors incorporate internationally accepted design advantages of DIN 41612 and IEC 60603-2 two-piece connectors in a quality design that provides high Signal Integrity (SI) and electrical performance. Met een breed portfolio is het gemakkelijk om het juiste type en de juiste stijl van connectoren te vinden die past bij uw toepassing.en VME 64X.
DIN 41612was eenDINnorm voor elektrische aansluitingen die veel worden gebruikt in elektrische racksystemen; normalisatie van de aansluitingen is een voorwaarde voor open systemen;wanneer gebruikers verwachten dat componenten van verschillende leveranciers samenwerkenDe meest bekende toepassing van DIN 41612-connectoren is in deVMEbusenNuBusDe norm is ingetrokken ten gunste van internationale normen.IEC 60603-2enEN 60603-2.
