TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren

Certificaat
China Dongguan Fuyconn Electronics Co,.LTD certificaten
China Dongguan Fuyconn Electronics Co,.LTD certificaten
Ik ben online Chatten Nu

TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren

TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren
TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren

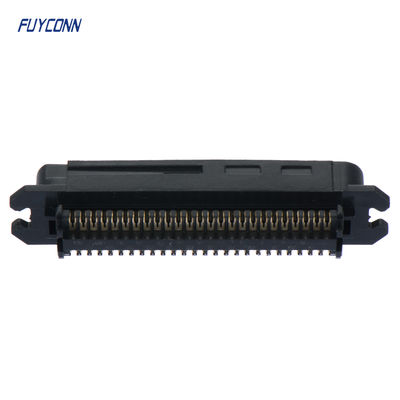

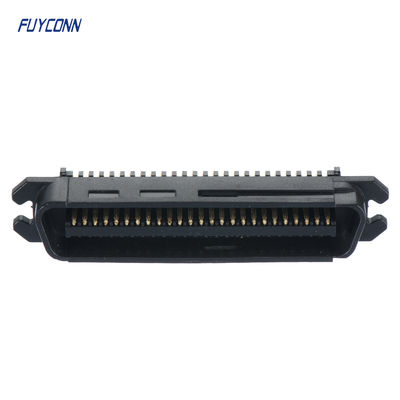

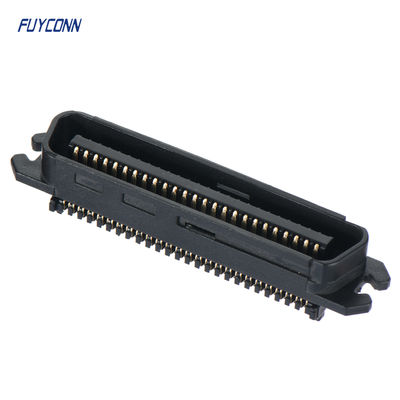

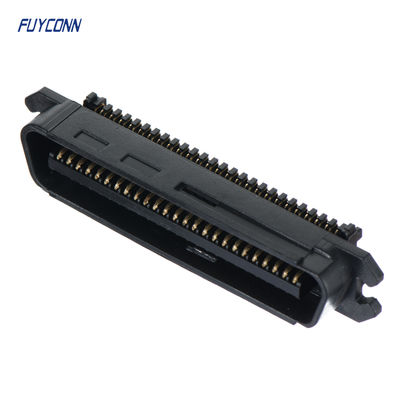

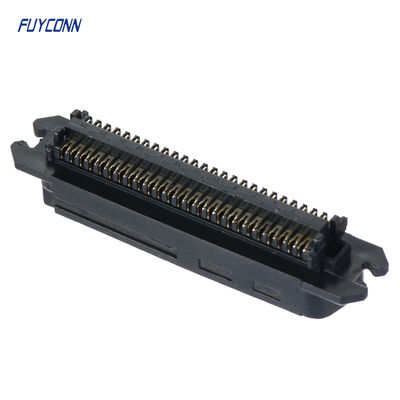

Grote Afbeelding :  TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren

Productdetails:
Plaats van herkomst: China
Merknaam: FUYCONN
Certificering: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Modelnummer: FUY57123
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 STUKS
Prijs: Onderhandelbaar
Verpakking Details: Vacuümdienblad + Karton
Levertijd: 7-10 dagen
Betalingscondities: T/t, Western Union of PayPal
Levering vermogen: 1 miljoen maanden

TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren

beschrijving
Productnaam: 50-pins Centronics-connector Productlijn: champ schakelaar
Type: centronic IDC-Schakelaar Connectorstijl: plug
Aantal terminals: 50 pincode Geslacht: Mannelijk
Vervanging: TE552032-1 Isolatiemateriaal: PPO
Toonhoogte: 2.16mm
Markeren:

50-polige D-vormige connector stekker

,

Centronics connector kabelmontage

,

CHAMP dockingconnector vervanging

TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 in] hartafstand, draad & kabel, CHAMP dockingconnectoren

IDC D-sub CHAMP dockingconnector stekkerassemblage, bedoeld voor kabel-naar-kabel toepassingen met Insulation Displacement Crimp (IDC) massaterminatie. Heeft een hartafstand van 2,16 mm en wordt gebruikt voor signaalcircuittoepassingen.



D-vormige connectoren bieden een elektrische verbinding in een metalen behuizing, vervaardigd in de vorm van een "D."Onze D-connectoren zijn compacte pin- en socketconnectoren die zijn ontworpen om stroom en signaal te verzenden in communicatieapparatuur, vooral in pakketten met hoge dichtheid. Deze connectoren worden vaak gebruikt om computermonitoren aan personal computers te verbinden, evenals voor het aansluiten van randapparatuur. Onze D-vormige connectoren kunnen voldoen aan de robuuste prestatie-eisen van commerciële en militaire toepassingen. We produceren DB9-connectoren (9-pins dsub-connector), DB15-connectoren (15-pins dsub-connector) en DB25 (25-pins dsub-connector). Onze D-vormige connectoren worden geproduceerd als vrouwelijke connectoren en mannelijke connectoren. Ons portfolio omvat D-subminiature connectoren (ook bekend als D-sub connectoren), die zijn ontworpen om een kosteneffectieve oplossing te bieden voor het maken van veilige, betrouwbare verbindingen in circuits met hoge dichtheid binnen complexe toepassingen. Onze Standard D-Subminiature connectoren zijn beschikbaar met MIL-DTL-24308 kwalificatie. Onze D-vormige connectoren worden geproduceerd onder onze top productfamilies: AMP, AMPLIMITE, AMPMODU en Raychem.


De Centronics-connector heeft een plastic balk in het midden van de connectorbehuizing die de contactpinnen vasthoudt. De behuizing van de connector is vaak zwart en blauw van kleur.



TE 552032-1 Vervangconnector, 50-polige D-vormige connector, stekker, kabel-naar-kabel, kabelmontage (vrijhangend), 2,16 mm [.085 inch] hartafstand, draad & kabel, CHAMP dockingconnectoren 0



  • Productkenmerken

  •

  •

  • Aantal posities : 50

  •
  •
  • Connector- en behuizingstype : Stekker

  •
  • Connectorsysteem : Kabel-naar-kabel

  •

  •

  • Connector montagetype : Kabelmontage

  • (Vrijhangend)

  •

  • Hartafstand (Pitch) : 2,16 mm [ .085 in ]













Producttype kenmerken

  • Connector- en behuizingstype  Stekker

  • Connectorsysteem  Kabel-naar-kabel

  • Connector producttype  Connector assemblage

  • Connector & contacten termineren op  Draad & kabel

Configuratiekenmerken

  • Aantal posities  14 | 24 | 36 | 50 | 64

  • Aantal rijen  2

  • Compatibel met draad- en kabeltype  Discrete draad | Lintkabel | Ronde mantel kabel

Behuizingskenmerken

  • Primaire productkleur  Zwart

  • Lintkabel hartafstand  1,27 mm [ .05 in ]

  • Afdekmateriaal  Thermoplastisch

  • Connectorprofiel  Laag | Standaard

Contactkenmerken

  • Contact paringsgebied plating materiaaldikte (µin) 30

  • Contact onderplating materiaal  Palladium Nikkel

  • Contact paringsgebied plating materiaal  Goud (Au) | Goudflits

  • Contact basismateriaal  Koperlegering | Fosforbrons

  • Contact paringsgebied plating materiaaldikte  .76 µm [ 30 µin ]

  • Draad contact terminatiegebied plating materiaal  Goudflits

  • Contact stroomsterkte (Max) (A) 1 | 3.5

  • Contactopties  Geïnstalleerd

Terminatiekenmerken

  • Terminatiemethode voor draad & kabel  Isolatiedisplacement (IDC)

Mechanische bevestiging

  • Paringsretentie  Met

  • Draadmaat  4-40 UNC 2B | M3

  • Paringsretentietype  Schroefsloten

  • Connector montagetype  Kabelmontage (vrijhangend)

Behuizingskenmerken

  • Behuizingsmateriaal  Polyphenyleenoxide | Polypheyleenoxide | Thermoplastisch

  • Hartafstand (Pitch)  2,16 mm [ .085 in ]

Afmetingen

  • Massieve draadmaat (mm²) .05 – .13 | .13 – .32

  • Compatibele isolatiediameter (Max) (mm) 1.14 | 1.15

  • Compatibele isolatiediameter (Max) (in) .045

  • Massieve draadmaat (AWG) 26 – 24 | 30 – 26

  • Gestripte draadmaat (AWG) 24 | 26 | 27 | 28

  • Gestripte draadmaat (mm²) .08 | .09 | .1 | .14 | .33

  • Draadmaat (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Gebruiksomstandigheden

  • Bedrijfstemperatuurbereik (°C) -55 – 105 | -40 – 75

  • Bedrijfstemperatuurbereik (°F) -67 – 221 | -40 – 167

Werking/Toepassing

  • Afgeschermd  Nee

  • Circuittoepassing  Signaal







Contactgegevens
