15 pin high density D-sub connectors rechthoek pcb vrouwelijk HD DB connector

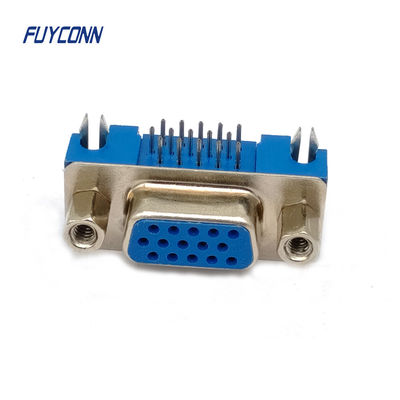

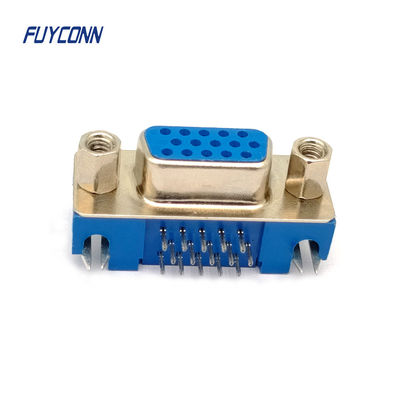

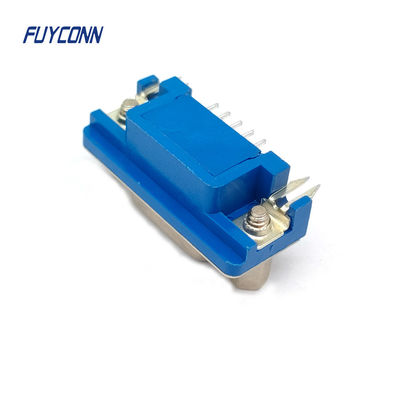

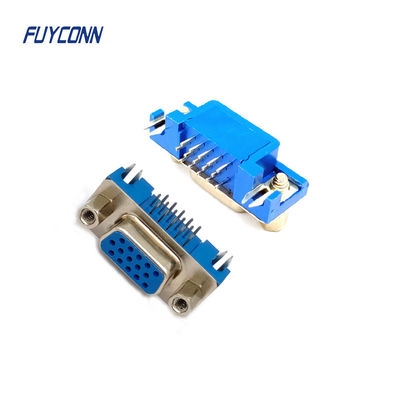

3 rijen 15-pins HD D-SUB-connector met hoge dichtheid, (3,08 mm) 15-pins vrouwelijke haakse PCB D-SUB-connector met hoge dichtheid. D-type connectoren bestaan ​​meestal uit twee en soms meer parallelle rijen verbindingen. De connectoren hebben een metalen omhulsel in D-formaat dat zorgt voor mechanische sterkte en beperkte afscherming. De metalen omhulsels van de stekker en het stopcontact maken contact om voor afscherming te zorgen.

Paneelmontageconnectoren worden doorgaans aan het paneel bevestigd met behulp van moeren die een extra schroefdraad hebben, waardoor de bijpassende connector kan worden vastgezet om te voorkomen dat deze losraakt. Vrije connectoren kunnen backshells hebben die voor afscherming zorgen en kunnen worden aangesloten op de kabelafscherming, of, indien plastic, bescherming bieden. Er is tevens een trekontlasting op de kabel aangebracht.

De pinnen bij gewone connectortypes met twee rijen pinnen (bijvoorbeeld 9, 15, 25 en 37-polig) zijn ongeveer 2,74 mm (0,108 inch) uit elkaar geplaatst, terwijl de rijen 2,84 mm (0,112 inch) uit elkaar liggen. Een hoog aantal pins en een hogere pindichtheid kunnen worden bereikt door meer rijen pins te gebruiken.

Gegevensblad
