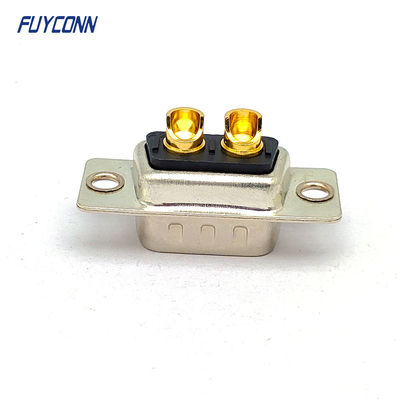

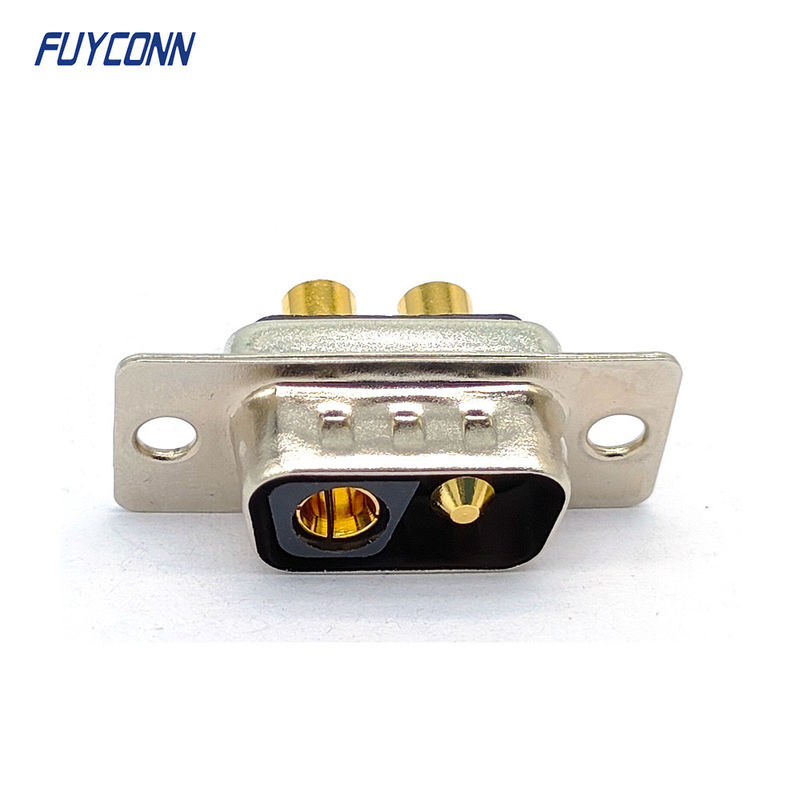

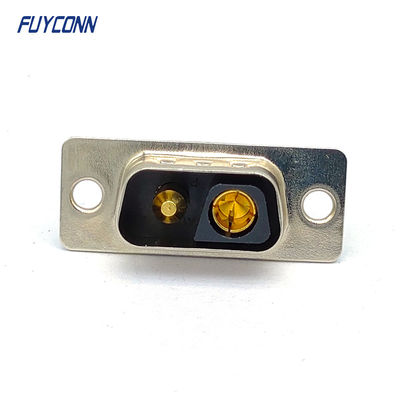

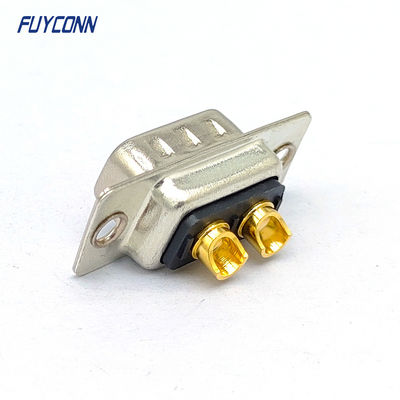

2V2 D-SUB Power Connector, Solder Male 2pin DB Connector

D-type connectoren bestaan ​​meestal uit twee en soms meer parallelle rijen verbindingen. De connectoren zijn voorzien van een metalen omhulsel in D-formaat dat mechanische sterkte en beperkte afschermingsmogelijkheden biedt. De metalen omhulsels van de stekker en het stopcontact maken contact om de afschermingseffectiviteit te verbeteren.

Paneelmontageconnectoren worden doorgaans vastgezet met behulp van moeren met extra schroefdraad waarmee bijpassende connectoren aan elkaar kunnen worden bevestigd, waardoor losraken wordt voorkomen. Vrije connectoren kunnen worden voorzien van backshells die zorgen voor afscherming en kabelafscherming, of kunststof uitvoeringen die bescherming en trekontlasting bieden voor de kabel.

De pinnen bij gangbare connectortypen met twee rijen (zoals 9, 15, 25 en 37-polig) bevinden zich ongeveer 2,74 mm (0,108 inch) uit elkaar, terwijl de rijen 2,84 mm (0,112 inch) uit elkaar liggen. Hogere pinaantallen en -dichtheden kunnen worden bereikt door extra rijen pins te gebruiken.
